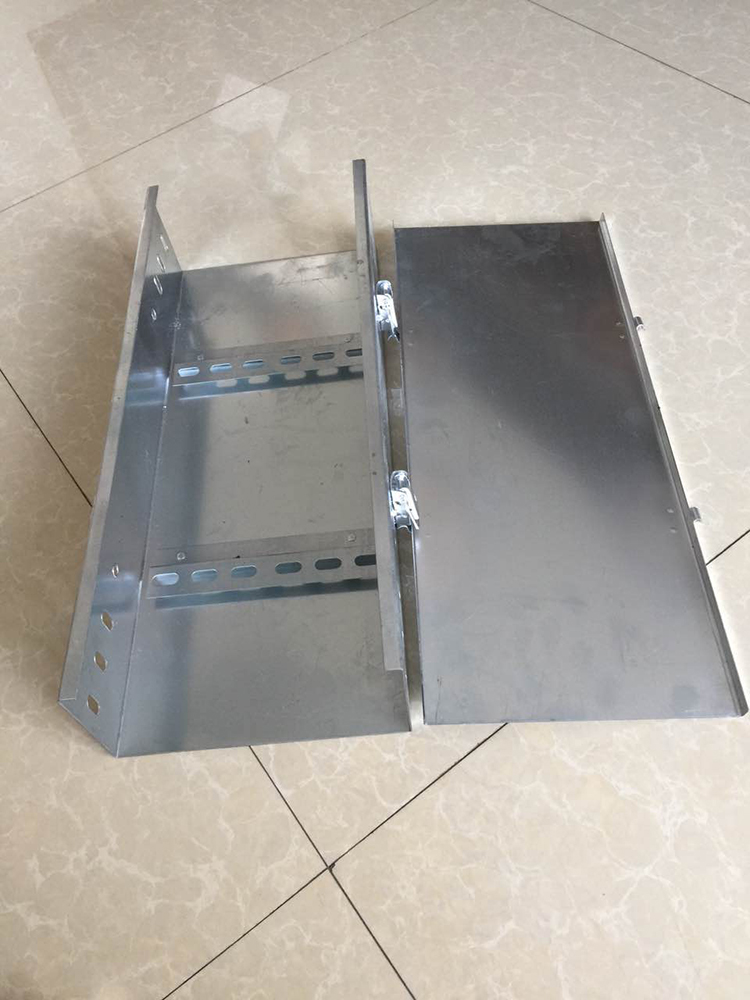

槽式竖井分隔桥架的详细信息
类型：槽式桥架
品牌：亮族
材质：镀锌桥架
型号：CQS
产品认证：ISO9001
产品单价：10.00
发货期限：10
槽式竖井分隔桥架的安装要点
1、槽式电缆桥架敷设走向应短捷，并应尽量沿墙、沿柱或沿梁敷设。
2、根据槽式电缆桥架敷设走向，向土建专业、结构专业提出预留墙洞、楼板洞及吊架安装时，所需预埋钢板位置及荷载。并且应与工艺专业、水暖专业及动力专业相协调。
3、地面内暗装金属线槽布线，在设计时应与土建专业密切配合，以便根据不同的结构型式和建筑布局，合理确定线路路径和设备选型。
4、不同电压、不同用途的电缆不宜敷设在同一层电缆桥架内：
（1）1kV 以上和1kV 及以下的电缆；
（2）同一路径向一级负荷供电的双回路电缆；
（3）应急照明和其他照明的电缆；
（4）电力、控制和电信电缆。若不同等级的电缆敷设在同一电缆桥架时，中间应增加隔板隔离。
5、在工程条件下安装或检修不需考虑附加集中荷载时，槽式电缆桥架的工作均布荷载按电缆自重均匀分布计算。
6、槽式电缆桥架不宜与下列管道平行敷设，当无法避免时，电缆桥架的位置应符合下列规定，或采取相应防护措施。
（1）槽式电缆桥架应在具有腐蚀性液体管道上方。
（2）槽式电缆桥架应在热力管道下方。
（3）易燃易爆气体比空气重时，槽式电缆桥架应在管道上方。
（4）易燃易爆气体比空气轻时，槽式电缆桥架应在管道下方。
7、槽式电缆桥架与管道之间zui小距离见相关标准。
