对铝合金直通托盘式桥架的设计总结

时间:2023-7-30 点击:512次

1.应准确选择直通托盘式桥架荷载等级。估算电缆重量时宜考虑预留裕度的重量；对施工、检验的临时附加集中荷载或其他需要考虑的特殊荷载。
2.应编制铝合金桥架系统所需托盘、梯架纵贯、弯通、支吊架及主要附件的规格和数目的明细表，并注明其荷载等级和表面防腐处理等技术要求。
3.系统平面布置图中应标出铝合金桥架的路径走向，托盘或梯架的规格、层数，各类弯通的位置，变宽、变高板及伸缩板的设置点，支吊架的配置及相关尺寸。
4.系统设计应保证桥架能知足工程所需敷设电缆的总量。
5.系统设计时应优先选用尺度系列产品，对工程所需的非尺度件应给出详图及技术说明。
6.系统剖面图中应标出铝合金桥架的层间间距、支吊架的层间标高、路径走向的标高变动、支吊架的安装方式等。

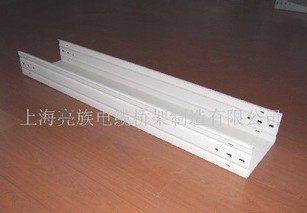

直通托盘式桥架
